Introduction
Avec la montée en puissance des systèmes photovoltaïques (PV) sur les toits et dans les installations commerciales, la sécurité est devenue une priorité absolue. Les dispositifs d'arrêt rapide au niveau des chaînes sont conçus pour réduire rapidement la tension continue (DC) en cas d'urgence, assurant ainsi la sécurité des techniciens et des intervenants d'urgence.
Dans cet article, nous expliquons comment installer ces dispositifs correctement et quelles mesures mettre en place pour prévenir les incendies dans les systèmes solaires.
Qu'est-ce que l'arrêt rapide au niveau des chaînes ?
Il s'agit d'un mécanisme de sécurité intégré dans les systèmes PV, qui réduit la tension de chaîne à un niveau sûr (généralement inférieur à 30V) en cas d'incendie, d'arc électrique ou de déconnexion manuelle. Il est essentiel dans les installations en toiture où la haute tension DC représente un danger.

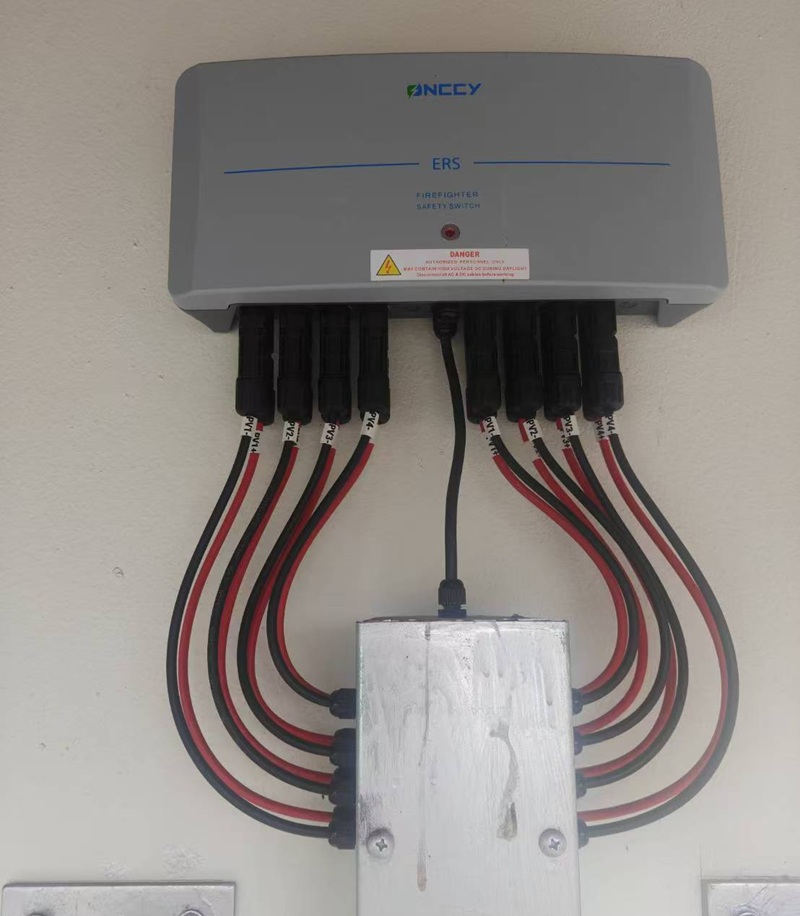

Comment installer un dispositif d'arrêt rapide au niveau des chaînes ?
1. Emplacement et fixation
Installer près du module PV, sur le cadre ou près de la boîte de jonction.
Éviter l'exposition directe au soleil, à la pluie ou à la poussière.
Prévoir une distance minimale de 12,7 mm pour une bonne aération.
Utiliser uniquement les fixations recommandées par le fabricant.
2. Connexions électriques
Entrée : connecter à la sortie de la boîte de jonction du module.
Sortie : connecter en série avec la chaîne suivante ou à l’entrée de l’onduleur.
Conseils :
Rayon de courbure des câbles > 50 mm
Ne jamais court-circuiter les bornes de sortie
Utiliser des connecteurs compatibles
3. Communication et commande
Protocoles : RF, PLC ou filaire (RS485 / Ethernet)
Déclenchement manuel (bouton d'arrêt, ex. PV-Safe de Tigo) ou automatique via coupure du réseau AC
Support du système de supervision à distance
4. Test et mise en service
Tester tous les strings avant de raccorder à l’onduleur
Vérifier le temps de réponse et la baisse de tension selon les normes
Mesures de prévention des incendies
1. Fonction de l'arrêt rapide
Réduction à <30V en 30 secondes
À 305 mm du module : tension entre 80–120V
2. Technologie de détection d'arc
Détection haute fréquence (<20 ms)
Tension réduite à 0V en 1 seconde
Capteur thermique : arrêt si >85°C
3. Procédures d'urgence
Couper le disjoncteur principal AC
Pompiers formés et équipés
Utiliser des extincteurs non conducteurs
4. Équipements certifiés
Matériaux ignifuges
Conformes aux normes IEC, UL ou nationales
Conclusion
Une installation correcte des dispositifs d'arrêt rapide et le respect des normes sont essentiels à la sécurité des systèmes solaires. Grâce à des équipements certifiés, des pratiques professionnelles et des protocoles d'urgence clairs, les risques d'incendie peuvent être considérablement réduits.
