Introduction
Les disjoncteurs miniatures (MCB) paraissent simples, mais leur sélection correcte n’est pas toujours évidente. Vous avez peut-être remarqué que, pour le même courant nominal, il existe différentes lettres comme B, C, D, K, Z ou DC. Ces lettres représentent la courbe de protection et déterminent comment et quand le MCB déclenchera en cas de surcharge ou de court-circuit.
Dans cet article, nous allons expliquer :
Ce que signifient les courbes de déclenchement.
La différence entre le déclenchement thermique et magnétique.
L’influence de la température ambiante.
Les applications pratiques des courbes B, C, D, K, Z et DC.
Les erreurs courantes de sélection et comment les éviter.
Qu’est-ce qu’une courbe de protection ?
Une courbe de protection est un graphique qui montre le temps de déclenchement du disjoncteur en fonction du multiple du courant nominal (In).
Exemple : si le courant atteint 5 fois In, le MCB doit se déclencher en quelques millisecondes.
Cela définit la sensibilité du MCB face aux surcharges et aux courts-circuits.
Déclenchement thermique vs magnétique
Déclenchement thermique (lent)
Utilise une lame bimétallique qui se déforme sous l’effet de la chaleur.
Protège contre les surcharges prolongées (quelques secondes à minutes).
Dépend fortement de la température ambiante.
Déclenchement magnétique (rapide)
Utilise une bobine électromagnétique qui réagit instantanément aux surintensités.
Protège contre les courts-circuits (quelques millisecondes).
Points clés du déclenchement thermique (standard 30°C)
1.13 In : ne doit pas déclencher en 1 heure → garantit que la charge nominale ne fait pas sauter le disjoncteur.
1.45 In : doit déclencher en 1 heure → protège contre les surcharges modérées.
2.55 In : doit déclencher en quelques minutes → protège contre les surcharges sévères.
Influence de la température
Plus la température ambiante est élevée, plus le déclenchement thermique se produit rapidement.
Norme : température maximale instantanée 40°C, moyenne sur 24 h ≤ 35°C.
Solutions si trop chaud :
Choisir un courant nominal supérieur.
Utiliser un MCB avec déclenchement réglable.
Améliorer la ventilation du tableau.
Courbes de déclenchement magnétique et applications
B (3–5 In) : charges résistives ou faibles charges inductives (éclairage, prises).
C (5–10 In) : charges avec courants de démarrage moyens (petits moteurs, climatiseurs, pompes).
D (10–20 In) : charges à fort courant d’appel (gros moteurs, transformateurs, UPS).
K (8–12 In) : moteurs industriels à démarrage fréquent, redresseurs.
Z (2–3 In) : équipements électroniques sensibles (PLC, systèmes ferroviaires).
DC : applications photovoltaïques et stockage d’énergie (arc difficile à éteindre → MCB spécial DC requis).
⚠️ Erreur courante : penser que “plus la courbe est élevée, plus c’est sûr”. En réalité, une mauvaise sélection peut laisser passer un court-circuit.
Pourquoi mesurer le courant de démarrage avant le choix ?
Les charges résistives (lampes à incandescence) ≈ courant nominal.
Les charges inductives (moteurs, climatiseurs) = plusieurs fois In au démarrage.
Si le MCB est trop sensible, il déclenchera à chaque démarrage → il faut donc connaître le courant de démarrage réel.
Vérification du courant de court-circuit minimum
Le MCB doit pouvoir déclencher même au plus faible courant de court-circuit possible dans le circuit.
Règle : le courant de court-circuit minimal ≥ 1.25 × limite inférieure de la courbe choisie.
Peut-on utiliser un MCB AC pour du DC ?
❌ Non.
Le courant continu crée des arcs plus longs et plus difficiles à éteindre.
Il faut utiliser un disjoncteur marqué “-DC”, spécialement conçu.
Erreurs courantes de sélection
LED qui fait sauter le MCB au démarrage → due au courant d’appel, utiliser C curve ou ajouter une protection contre les surtensions.
Moteur qui saute dès le démarrage → courbe trop basse, passer à D/K ou utiliser un démarreur progressif.
Déclenchements thermiques fréquents en été → courant nominal trop faible, augmenter In ou améliorer la ventilation.
MCB AC utilisé en DC → dangereux, remplacer par un modèle DC.
Processus de sélection d’un MCB
Déterminer le courant nominal In en fonction des câbles et de la température.
Mesurer le courant de démarrage pour choisir la bonne courbe (B/C/D/K/Z/DC).
Vérifier le courant de court-circuit minimal.
Ajuster en fonction de la température ambiante.
Tester en conditions réelles.
FAQ – Questions fréquentes
Q1 : Quelle est la différence entre un MCB et un disjoncteur classique ?
👉 Le MCB est conçu pour des circuits basse tension et offre une protection précise contre surcharge et court-circuit.
Q2 : Puis-je remplacer un B par un C sans risque ?
👉 Oui, si la charge a un courant de démarrage plus élevé. Mais attention à la sélectivité et au courant de court-circuit minimal.
Q3 : Pourquoi mon MCB saute uniquement en été ?
👉 La température ambiante influence le déclenchement thermique → il faut ajuster In ou améliorer la ventilation.
Q4 : Les MCB DC sont-ils plus chers ?
👉 Oui, mais indispensables pour les systèmes PV/stockage. Un MCB AC standard ne garantit pas la sécurité.
Conclusion

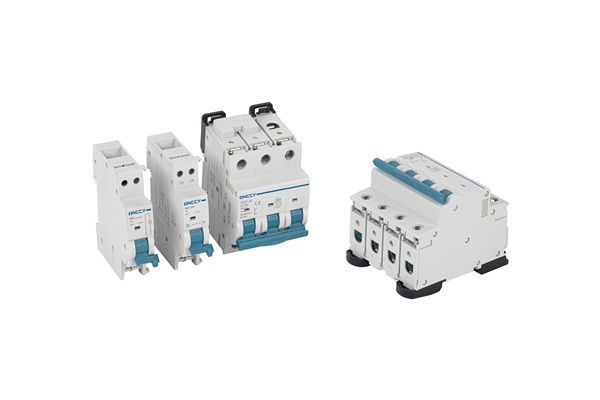

Le choix de la courbe de protection du MCB est essentiel pour garantir la sécurité des circuits et éviter les déclenchements intempestifs. Chez ONCCY, fabricant de composants de protection électrique, nous proposons une large gamme de MCB AC et DC, adaptés aux besoins résidentiels, commerciaux et industriels.
👉 Contactez-nous dès aujourd’hui pour obtenir une solution personnalisée et fiable pour vos systèmes électriques et photovoltaïques.
