Introduction
Les disjoncteurs miniatures (MCB) semblent simples, mais choisir la bonne courbe de protection peut s’avérer complexe. Pourquoi des appareils ayant le même courant nominal affichent-ils B, C, D, K, Z ou DC ? Quelle est la différence entre déclenchement thermique et magnétique ? Pourquoi la température ambiante influence-t-elle le déclenchement ?
Ce guide explique pas à pas comment sélectionner la courbe de disjoncteur adaptée pour protéger vos charges efficacement.
Qu’est-ce qu’une courbe de protection ?
Une courbe de protection est une courbe temps-courant qui indique combien de temps un disjoncteur met à se déclencher lorsque le courant dépasse sa valeur nominale (In).
1,13 In : ne doit pas déclencher en 1 h.
1,45 In : doit déclencher en moins d’1 h.
2,55 In : doit déclencher en quelques minutes.
Déclenchement thermique vs. magnétique
Thermique : protège contre les surcharges prolongées, basé sur une lame bimétallique (secondes à minutes). Sensible à la température ambiante.
Magnétique : protège contre les courts-circuits, basé sur un électroaimant (millisecondes).
Impact de la température ambiante
Si le coffret dépasse 35–40 °C, le déclenchement peut se produire trop tôt. Solutions :
Choisir un calibre In supérieur.
Utiliser des modèles thermiques réglables.
Améliorer la ventilation du tableau.

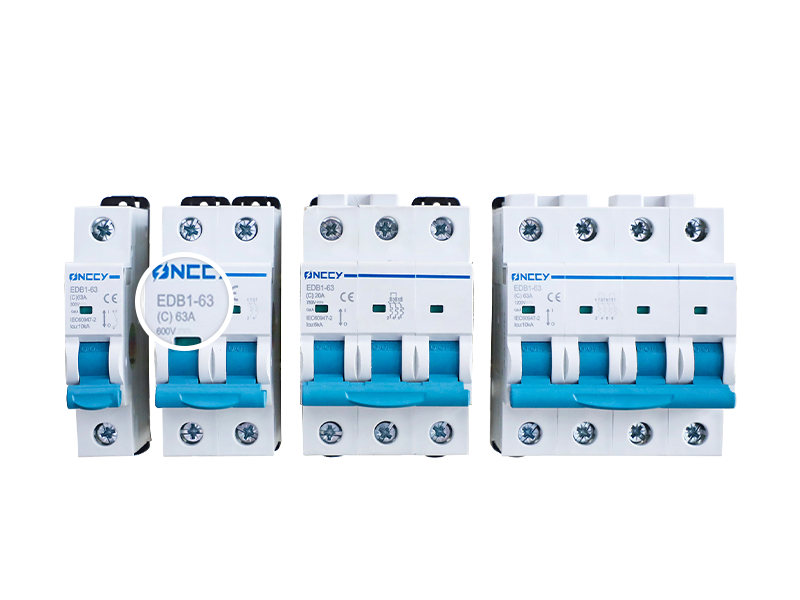

Comprendre les courbes MCB
B (3–5 × In) : charges résistives, éclairage, prises.
C (5–10 × In) : charges domestiques, petits moteurs, climatiseurs.
D (10–20 × In) : gros moteurs, transformateurs, UPS.
K (8–12 × In) : charges industrielles à démarrage fréquent.
Z (2–3 × In) : très sensible, électronique, automatisme.
DC : circuits photovoltaïques, stockage énergie, conception spécifique anti-arc.
Pourquoi mesurer le courant d’appel ?
Un moteur ou un compresseur peut tirer 5–10 fois son courant nominal au démarrage. Ignorer ce facteur conduit à des déclenchements intempestifs si la courbe est trop sensible.
Vérifier le courant de court-circuit minimal
Le courant de court-circuit doit être ≥ 1,25 × le seuil bas de la courbe, sinon le disjoncteur peut ne pas déclencher.
AC vs. DC
⚠️ N’utilisez jamais un disjoncteur AC dans un circuit DC. Les arcs DC sont beaucoup plus difficiles à éteindre.
Erreurs courantes
LED qui font déclencher → courbe trop sensible (B).
Moteur qui déclenche au démarrage → utiliser courbe D ou K.
Déclenchements fréquents l’été → température trop élevée, améliorer refroidissement.
Utilisation AC en PV/DC → dangereux, remplacer par modèle DC.
FAQ
Q1 : Pourquoi différentes courbes pour le même courant ?
Car chaque charge a un comportement différent.
Q2 : Puis-je remplacer une courbe B par une C ?
Oui, si la charge présente un courant d’appel plus élevé.
Q3 : Puis-je utiliser un MCB AC pour un circuit solaire ?
Non, les systèmes PV doivent utiliser des modèles DC certifiés.
Conclusion
Bien choisir la courbe MCB permet de garantir sécurité et fiabilité. Que ce soit pour une maison, une industrie ou un système photovoltaïque, ONCCY fournit des disjoncteurs AC/DC et composants de protection adaptés.
Contactez ONCCY dès aujourd’hui pour une solution personnalisée.
