Avec le développement rapide de l’énergie solaire, les systèmes 1000 V et 1500 V DC sont devenus la norme pour les installations commerciales et les centrales solaires.
Une tension plus élevée améliore l’efficacité, mais augmente également l’énergie d’arc, le courant de court-circuit et les risques de sécurité.
Ainsi, le disjoncteur CC (MCB ou MCCB CC) constitue un élément essentiel de la protection PV.
Une mauvaise sélection peut provoquer l’incapacité de couper une faute, des arcs dangereux, des incendies, des dommages aux équipements et de longues périodes d’arrêt.
Ce guide fournit une méthode d’ingénierie complète pour choisir le meilleur disjoncteur CC.
Étape 1 : Identifier le type de système (déterminer le nombre de pôles)
Système à pôle négatif mis à la terre
Seul le pôle positif a une tension complète.
Options : 1P, 2P, 3P, 4P
Système à point médian mis à la terre
Les tensions sont équilibrées → les deux pôles doivent être coupés.
Options : 2P ou 4P
Système flottant (non mis à la terre)
Les deux conducteurs sont sous tension → coupure bipolaire obligatoire.
Options : 2P ou 4P
Étape 2 : Déterminer la tension nominale (nombre de pôles en série)
800–1000 V DC → 2 pôles en série
1000–1500 V DC → 3–4 pôles en série
Les systèmes flottants ou à point médian exigent un nombre égal de pôles sur les lignes + et −.
Étape 3 : Courant nominal
Règle générale : In ≥ Isc × 1,25
12 A Isc → ≥ 15 A → choisir 20 A.
Pour les courants élevés : 4P comme 2P+2P en parallèle.
Étape 4 : Pouvoir de coupure
6 kA – petites installations
10 kA – installations commerciales
15 kA – centrales solaires
Les arcs DC sont particulièrement dangereux car ils ne s’éteignent pas naturellement.
Étape 5 : Autres critères
Température ambiante élevée
Conformité : IEC 60947-2, IEC 60364-7-712
Polarité
Intégration : boîtes de jonction, parafoudres, RSD, etc.
Exemple de sélection : centrale 1500 V
→ Système flottant
→ 1500 V → 4P en série
→ 12 A × 1,25 = 15 A → 20 A
→ 8 kA → choisir pouvoir de coupure de 10 kA
Solution : disjoncteur 4P, 20A, 1500V DC, 10kA
Pourquoi choisir ONCCY ?

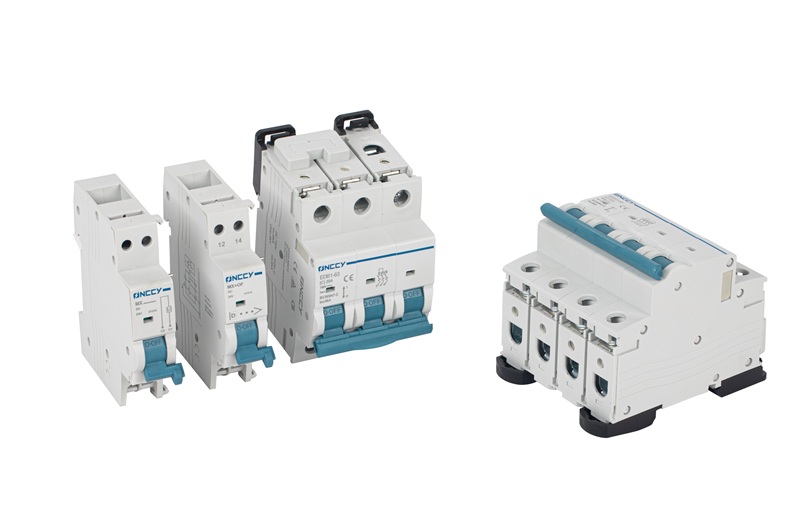

ONCCY propose une gamme complète de MCB CC, MCCB CC, interrupteurs-sectionneurs, parafoudres et fusibles photovoltaïques.
Nos produits sont conçus pour les arcs DC haute tension, conformes aux normes internationales et offrent des prix directs usine et un service OEM/ODM.
