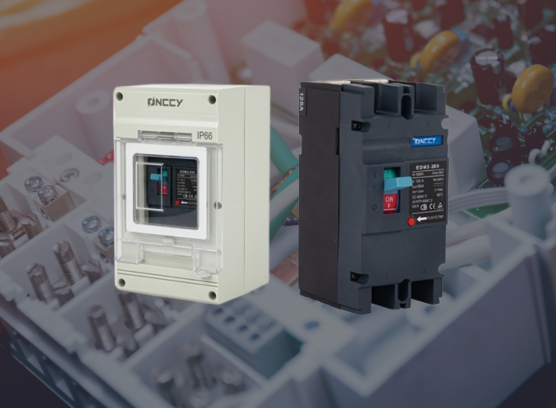

à quoi sert un MCCB ?
Un MCCB (disjoncteur boîtier moulé, à air, en basse tension) est largement utilisé en distribution pour commuter, isoler et interrompre des courants de défaut dans ses limites nominales. Il protège les câbles, les tableaux et les équipements en aval.
En pratique, un MCCB ne se choisit pas uniquement “au calibre”. La fiabilité dépend aussi du type de déclenchement, du pouvoir de coupure, de la tension du réseau, de l’encombrement dans l’armoire et du comportement des défauts sur l’installation.
2) Les pièges fréquents : pourquoi les sélections échouent
Les problèmes terrain viennent souvent de cinq erreurs classiques :
Confondre calibre et châssis → déclenchements intempestifs ou échauffements.
Mauvaise hypothèse de tension → risque d’isolement.
Pouvoir de coupure insuffisant face au courant de court-circuit disponible → coupure dangereuse.
Accessoires décidés trop tard → pas de commande à distance, pas de remontée d’état, pas d’interverrouillage.
Oublier la distance d’arc dans l’armoire → risque d’amorçage entre phases ou vers la masse.
3) Cœur technique : déclencheurs et pouvoir de coupure
Les types de déclenchement (comment le MCCB décide de couper)
On rencontre généralement :
Déclencheur magnétique seul (instantané)
Déclenche uniquement sur court-circuit.
Souvent utilisé sur des circuits résistifs (chauffage) ou des circuits moteurs déjà protégés contre les surcharges ailleurs.
Déclencheur thermique-magnétique
Coupe sur surcharge (long retard) et sur court-circuit (instantané).
Choix standard en distribution générale.
Déclencheur électronique
Réglages possibles de long retard, court retard, instantané, parfois défaut de terre.
Plus polyvalent, meilleure sélectivité… mais plus coûteux.
Protection moteur (courbe moteur / disjoncteur moteur)
Seuil magnétique souvent ≥ 10 × In pour éviter le déclenchement au démarrage.
Spécifique aux circuits moteurs.
Icu vs Ics (ce qui compte vraiment)
Icu (pouvoir de coupure ultime) : coupure en essai, sans garantir que l’appareil reste apte au service.
Ics (pouvoir de coupure de service) : après essai, l’appareil doit rester capable de porter son courant nominal.
En exploitation, Ics est souvent le plus “pratique” lorsqu’on vise la continuité et la robustesse.
4) Sélection terrain : les 5 paramètres à vérifier
Critère 1 — Châssis (frame) vs courant nominal (In)
Le calibre de châssis est le courant max du déclencheur compatible avec un même boîtier.
In est le courant que l’unité de déclenchement installée peut supporter en continu.
✅ Bon réflexe : spécifier le modèle complet (châssis + In), pas “un 250 A”.
Critère 2 — Ui et Ue (isolement et tension d’emploi)
Ui fixe la référence d’isolement (distances d’air et de fuite).
Ue est la tension d’emploi pour laquelle les performances sont garanties.
✅ Règle : ne pas utiliser un MCCB au-delà de Ue.
Critère 3 — Pouvoir de coupure (Icu / Ics)
Choisir Icu/Ics selon le courant de court-circuit présumé au point d’installation.
✅ Éviter le surdimensionnement “par principe” : une classe trop élevée peut coûter plus cher sans gain réel si le calcul de défaut ne l’exige pas.
Critère 4 — Accessoires (commande, signalisation, automatisme)
Les accessoires transforment le MCCB en composant système :
Contact auxiliaire : état O/F (position)
Contact défaut (alarme) : déclenchement sur défaut
Bobine à émission (shunt trip) : ouverture à distance (impulsion courte)
Déclencheur à manque de tension (MN/UVR) : interdit la fermeture si tension insuffisante
Mécanisme motorisé : commande à distance
Poignée rotative externe : commande en porte d’armoire
✅ Décider tôt : câblage, porte d’armoire et alimentation de commande en dépendent.
Critère 5 — Distance d’arc (sécurité dans l’armoire)
Lors d’une forte coupure, arcs et gaz ionisés peuvent sortir par les évents. Si l’espace est insuffisant : amorçage entre conducteurs ou vers la masse.
✅ À faire :
vérifier la distance d’arc indiquée par le constructeur,
si l’armoire est compacte, préférer des modèles à distance d’arc réduite / nulle (selon gamme).
Checklist rapide (pour chaque projet)
Tension réseau / fréquence (Ue)
Courant permanent + température ambiante (In)
Courant de court-circuit disponible (Icu/Ics)
Type de déclencheur (magnétique / thermo-magnétique / électronique / moteur)
Accessoires (aux, alarme, shunt, UVR, motorisation)
Espace en armoire + distance d’arc
5) Repère marque : ONCCY
ONCCY fabrique des composants de protection pour le photovoltaïque et la basse tension, avec support OEM/ODM. Pour des projets PV (coffrets, tableaux, protections en chaîne), une approche cohérente sur déclenchement, coordination et contraintes d’armoire réduit les risques de retouches et de mise en service.
FAQ
1) Thermo-magnétique ou électronique ?
Thermo-magnétique pour la distribution standard. Électronique si réglages fins, sélectivité, ou fonctions étendues.
2) Châssis = In ?
Non. Le châssis est la plateforme, In est le calibre effectif de l’unité installée.
3) Icu ou Ics : lequel privilégier ?
Ics pour la continuité de service, car l’appareil est censé rester opérationnel après coupure.
4) Pourquoi la distance d’arc est critique ?
Elle limite le risque d’amorçage interne (phase-phase / phase-terre) lors des fortes coupures.
5) Un MCCB standard suffit-il pour un moteur ?
Parfois, mais le démarrage moteur nécessite souvent des seuils adaptés (ou un disjoncteur moteur).
