Avec le développement continu du solaire distribué, la protection autour de l’onduleur devient un élément de plus en plus important de la sécurité globale du système. De nombreux installateurs se concentrent fortement sur le côté DC d’un système photovoltaïque. Pourtant, le côté AC mérite lui aussi une attention particulière, car c’est à cet endroit que l’onduleur se raccorde à l’installation électrique du bâtiment.
Dans certaines applications photovoltaïques, le comportement des courants résiduels est plus complexe que dans les circuits ordinaires. C’est pourquoi la protection par RCBO Type B est de plus en plus discutée dans les projets solaires, notamment lorsque la topologie de l’onduleur, les réglementations locales ou les recommandations du fabricant indiquent la possibilité de courants résiduels continus lisses.
Il est important d’être précis : tous les circuits AC d’onduleurs photovoltaïques ne nécessitent pas automatiquement un RCBO Type B. Cependant, dans certaines applications, il peut représenter la solution la plus appropriée pour améliorer la fiabilité de la protection et réduire le risque d’incendie.
Pourquoi le côté AC d’un onduleur photovoltaïque mérite plus d’attention
Un onduleur solaire n’est pas une simple charge électrique. C’est un équipement d’électronique de puissance qui convertit l’énergie DC provenant du générateur photovoltaïque en énergie AC utilisable. En raison de ce processus de conversion, les caractéristiques des courants de défaut peuvent être différentes de celles rencontrées dans les circuits traditionnels.
Dans certaines conditions, les systèmes à base d’onduleurs peuvent générer des courants résiduels continus lisses ou d’autres formes complexes de courants résiduels. Si le mauvais dispositif de protection est utilisé, cela peut entraîner des déclenchements intempestifs, des déclenchements retardés ou une capacité réduite de détection des défauts.
C’est pourquoi la protection côté AC ne doit pas être choisie par simple habitude, mais en fonction du comportement électrique réel de l’application.

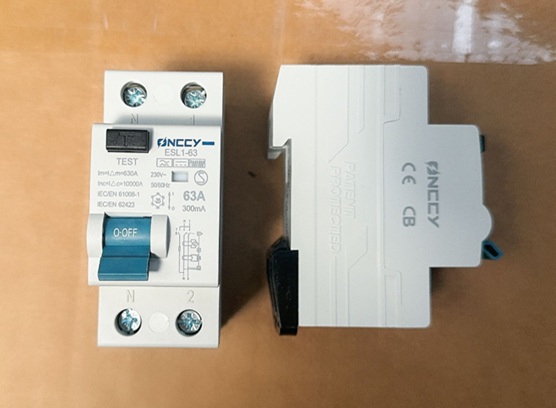

Qu’est-ce qu’un RCBO Type B ?
Un RCBO Type B est un dispositif de protection qui combine :
la protection différentielle
la protection contre les surcharges
la protection contre les courts-circuits
Contrairement aux classes inférieures de dispositifs différentiels, les appareils Type B sont conçus pour détecter les courants résiduels continus lisses, en plus des types de courant généralement couverts par les dispositifs Type A.
Les RCBO Type B sont donc particulièrement pertinents dans les installations comprenant :
des onduleurs solaires
des systèmes de stockage d’énergie
des infrastructures de recharge pour véhicules électriques
des variateurs de vitesse
d’autres équipements d’électronique de puissance
Pourquoi le RCBO Type B est important sur le côté AC de l’onduleur
1. Il permet de traiter des courants résiduels complexes
La principale raison technique de choisir un Type B sur le côté AC d’un onduleur photovoltaïque est que certains systèmes d’onduleurs peuvent créer des courants résiduels plus complexes que de simples fuites AC classiques.
Lorsque la présence de courants résiduels continus lisses est possible, un RCBO Type B offre une approche de protection plus adaptée qu’un dispositif conçu uniquement pour des formes de courant plus simples.
2. Il améliore la fiabilité de la protection
Un dispositif de protection n’est utile que s’il peut détecter correctement le défaut auquel il doit répondre. Dans les systèmes photovoltaïques, choisir un mauvais type de protection peut réduire la confiance dans le comportement réel du circuit en cas de défaut.
Un RCBO Type B correctement sélectionné peut améliorer de manière significative la fiabilité de détection dans les applications où la complexité des formes de courant constitue un risque connu.
3. Il contribue à réduire le risque d’incendie
Dans les installations solaires, la protection ne concerne pas seulement le risque de choc électrique. Il s’agit aussi d’éviter qu’un défaut d’isolement ou un défaut à la terre ne se transforme en incident plus grave.
Lorsque la protection côté AC est correctement adaptée à l’environnement de l’onduleur, elle devient un élément essentiel de la dernière barrière de sécurité contre les dommages matériels et les risques d’incendie.
Quand faut-il envisager un RCBO Type B ?
Un RCBO Type B mérite d’être envisagé lorsque :
le fabricant de l’onduleur le spécifie ou le recommande
la réglementation électrique locale l’exige
la conception du système permet l’apparition de courants résiduels continus lisses
le système photovoltaïque n’assure pas une séparation suffisante entre les comportements de défaut côté AC et côté DC
le projet exige un niveau de confiance plus élevé en matière de protection différentielle et de prévention incendie
En pratique, la bonne méthode est simple :
Consultez d’abord le manuel de l’onduleur, vérifiez ensuite la réglementation locale, puis sélectionnez le RCBO adapté.
Cela est particulièrement important pour les systèmes modernes qui combinent photovoltaïque, stockage, charges intelligentes et autres équipements fortement dépendants de l’électronique de puissance.
RCBO Type B vs Type A : pourquoi la différence est importante
Une question fréquente dans les projets solaires est la suivante :
Pourquoi ne pas simplement utiliser un RCBO Type A ?
La réponse est que tous les courants résiduels ne se comportent pas de la même manière. Les dispositifs Type A sont largement utilisés dans de nombreuses applications standards, mais ils ne sont pas conçus pour toutes les situations impliquant des courants résiduels continus lisses.
Lorsque les systèmes à onduleur peuvent produire des formes de courant plus complexes, les RCBO Type B offrent une capacité de détection plus large et une meilleure adéquation à l’application.
Cela ne signifie pas que le Type B soit toujours obligatoire. Cela signifie simplement que le dispositif de protection doit correspondre à la réalité électrique du circuit.
RCBO vs RCCB : lequel est meilleur pour le côté AC ?
Une autre question fréquente lors de la spécification consiste à choisir entre un RCCB Type B et un RCBO Type B.
La différence est simple :
le RCCB assure uniquement la protection différentielle
le RCBO combine protection différentielle, protection contre les surcharges et protection contre les courts-circuits dans un seul appareil
Pour la protection des départs côté AC d’un onduleur, un RCBO est souvent plus pratique, car il simplifie la conception du tableau et réunit plusieurs fonctions de protection dans un seul appareil compact.
Erreurs fréquentes à éviter
Supposer que chaque onduleur photovoltaïque nécessite un Type B
C’est une approche trop générale. Le bon choix dépend de la conception de l’onduleur, de la documentation du fabricant et des règles locales d’installation.
Ignorer le manuel de l’onduleur
Certains onduleurs autorisent explicitement certains types de dispositifs différentiels, tandis que d’autres recommandent ou exigent un Type B dans des conditions définies.
Confondre RCCB et RCBO
Ils sont proches, mais ne sont pas interchangeables. Si une protection contre les surintensités est également nécessaire sur le même départ, le RCBO est souvent le meilleur choix.
Considérer la protection côté AC comme une formalité
Dans les circuits d’onduleurs, le côté AC mérite le même niveau d’analyse technique que les composants côté DC.
Conclusion
Installer un RCBO Type B sur le côté AC d’un onduleur photovoltaïque ne consiste pas simplement à utiliser un appareil plus avancé. Il s’agit de choisir une protection réellement adaptée au comportement des systèmes électriques basés sur des onduleurs.
Là où le risque de courant résiduel continu lisse est crédible, les RCBO Type B peuvent jouer un rôle important pour améliorer la détection des défauts, réduire le risque d’incendie et renforcer la sécurité globale du système.
Le meilleur processus de sélection est clair :
Examinez les recommandations du fabricant de l’onduleur, confirmez les exigences réglementaires locales, puis choisissez le RCBO adapté à la fois au risque de forme de courant et à l’objectif de protection.
